Hochpräzisionsplanetengetriebe

Unbegrenzte Flexibilität

Dank ihrer günstigen Eigenschaften kommen Hochleistungsplanetengetriebe als Übersetzungs-, Überlagerungs- und Schaltgetriebe in allen Bereichen der Antriebstechnik zum Einsatz. So hat sich dieser Getriebetyp nicht nur im Fahrzeug- und Schiffbau, sondern auch im allgemeinen Maschinenbau und bei stationären Zwecken durchgesetzt, wenn es darauf ankommt, hohe Leistungen und hohe Drehzahlen bei kompakter Bauweise zu ubertragen.



Take five – das Produkt im Überblick

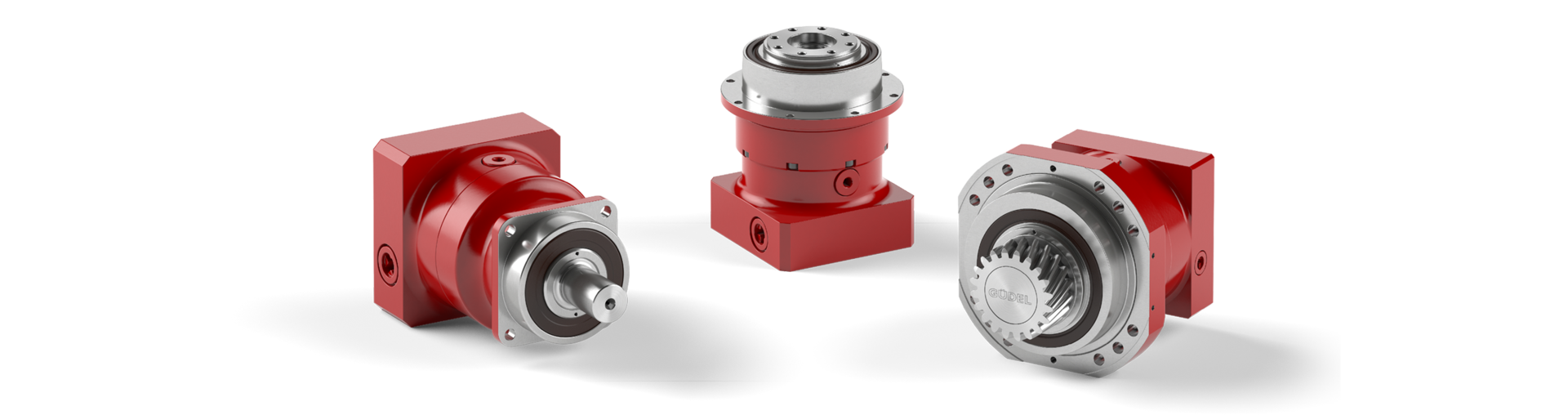

NRH und NRHP

NRH - für hohe Präzision

Planetengetriebe mit optimierter Schrägverzahnung für anspruchsvolle Anwendungen. Flexible Anbaumöglichkeiten sowohl am Eintrieb wie am Abtrieb. Grosse Auswahl an Übersetzungen. Die Getriebe eignen sich für alle Bereiche der Prozesstechnik. Für höchste Geschwindigkeit und Beschleunigung.

Mehr

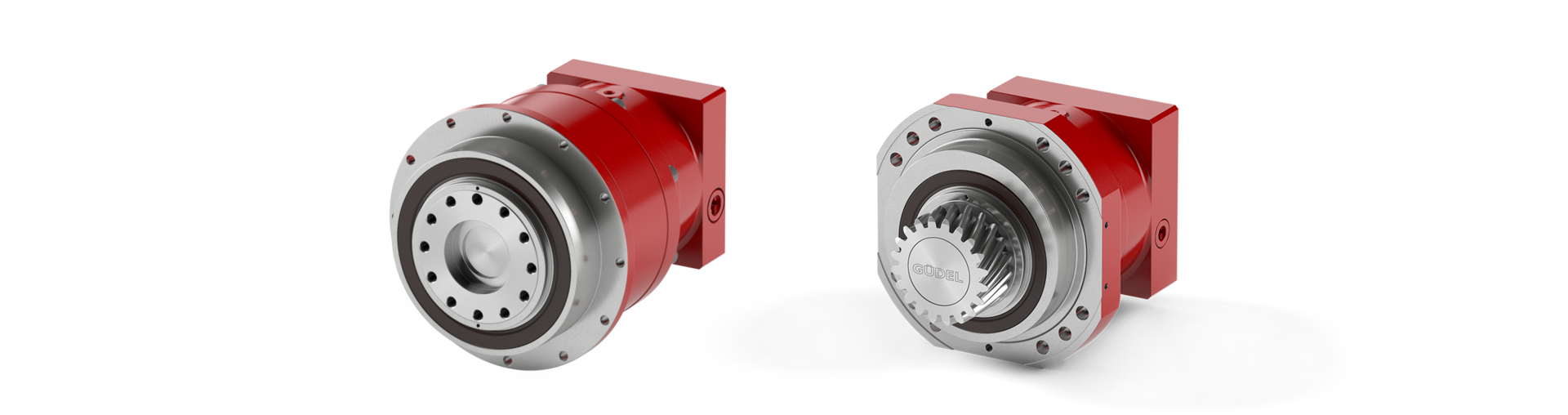

NRHP - für hohe Steifigkeit

Die schrägverzahnten Präzisions-Planetengetriebe der Baureihen NRHP zeichnen sich durch erweiterte Arbeitspunkte und erhöhte Laufruhe aus. Die Flanschgetriebe der Baureihe mit ihrer hohen Verdreh- und Kippsteifigkeit eigenen sich besonders für den Einsatz bei  Präzisionsprozessen. Für höchste Geschwindigkeit und Beschleunigung.

Mehr

NR, SR und PR

NR – Für hohe Leistung

Diese Leistungsstufe ist ideal ausgelegt für die gängigsten Anwendungen im Dauer und Zyklusbetrieb (S1 und S5)

Mehr

SR – Für hohes Drehmoment

Mit der Leistungsstufe SR kann die Leistungsstufe NR um 33% erhöht werden.

Mehr

PR – Für höchstes Drehmoment

Die Leistungsstufe PR erreicht ein um 100% gesteigertes Dremoment gegenünber NR.

Mehr

NRH - für hohe Präzision

Technische Daten

Baugrössen   080, 100, 140
Nenndrehmoment S5 T2N [Nm] Bis zu 500
Beschleunigungsmoment S5 T2B [Nm] Bis zu 650
Übersetzungen i 3 - 100
Verdrehspiel Jt [arcmin] 1 ; 3 ; 5
Verdrehsteifigkeit   ••
Drehzahl am Eintrieb   •••
Anwendungsmöglichkeit   •••
Laufgeräusch   •••
Einschaltdauer S5 60%
  S1 100%





NRHP - für hohe Steifigkeit

Technische Daten

Baugrössen   080, 100, 140
Nenndrehmoment S5 T2N [Nm] Bis zu 500
Beschleunigungsmoment S5 T2B [Nm] Bis zu 650
Übersetzungen i 3 - 100
Verdrehspiel Jt [arcmin] 1 ; 3 ; 5
Verdrehsteifigkeit   •••
Drehzahl am Eintrieb   •••
Anwendungsmöglichkeit
Laufgeräusch   •••
Einschaltdauer S5 60%
  S1 100%





NR, SR, PR Familie

Technische Daten

    NR - für hohe Modularität SR – Für hohes Drehmoment PR – Für höchstes Drehmoment
Baugrössen     080, 100, 140, 180, 240
Nenndrehmoment S5 T2N [Nm] Biz zu 2700 Biz zu 3600 Biz zu 4400
Beschleunigungsmoment S5 T2B [Nm] Biz zu 3800 Biz zu 4800 Biz zu 5600
Übersetzungen i 3 - 1000 4 - 400 3 - 300
Verdrehspiel Jt [arcmin]   1 ; 3 ; 5 ; 12
Verdrehsteifigkeit   ••
Drehzahl am Eintrieb   ••• ••
Anwendungsmöglichkeit   ••• ••• •••
Laufgeräusch   ••
Einschaltdauer S5 60% 60% 60%
  S1 100% - -
