TMF-4-B

Speziell für den Automobil-Rohbau-Markt entwickelt

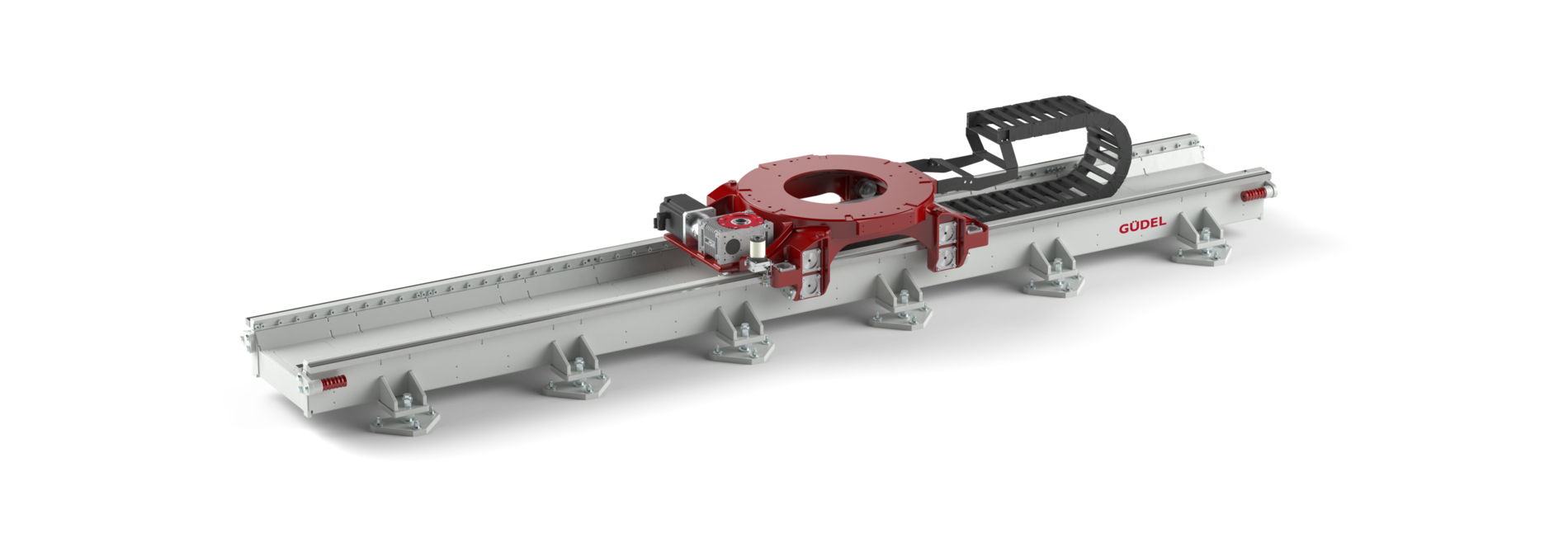

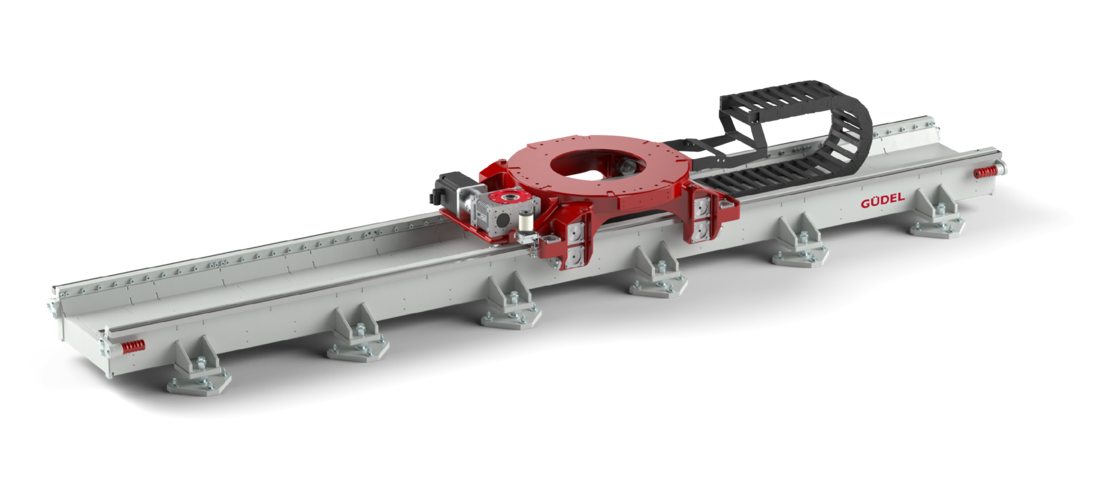

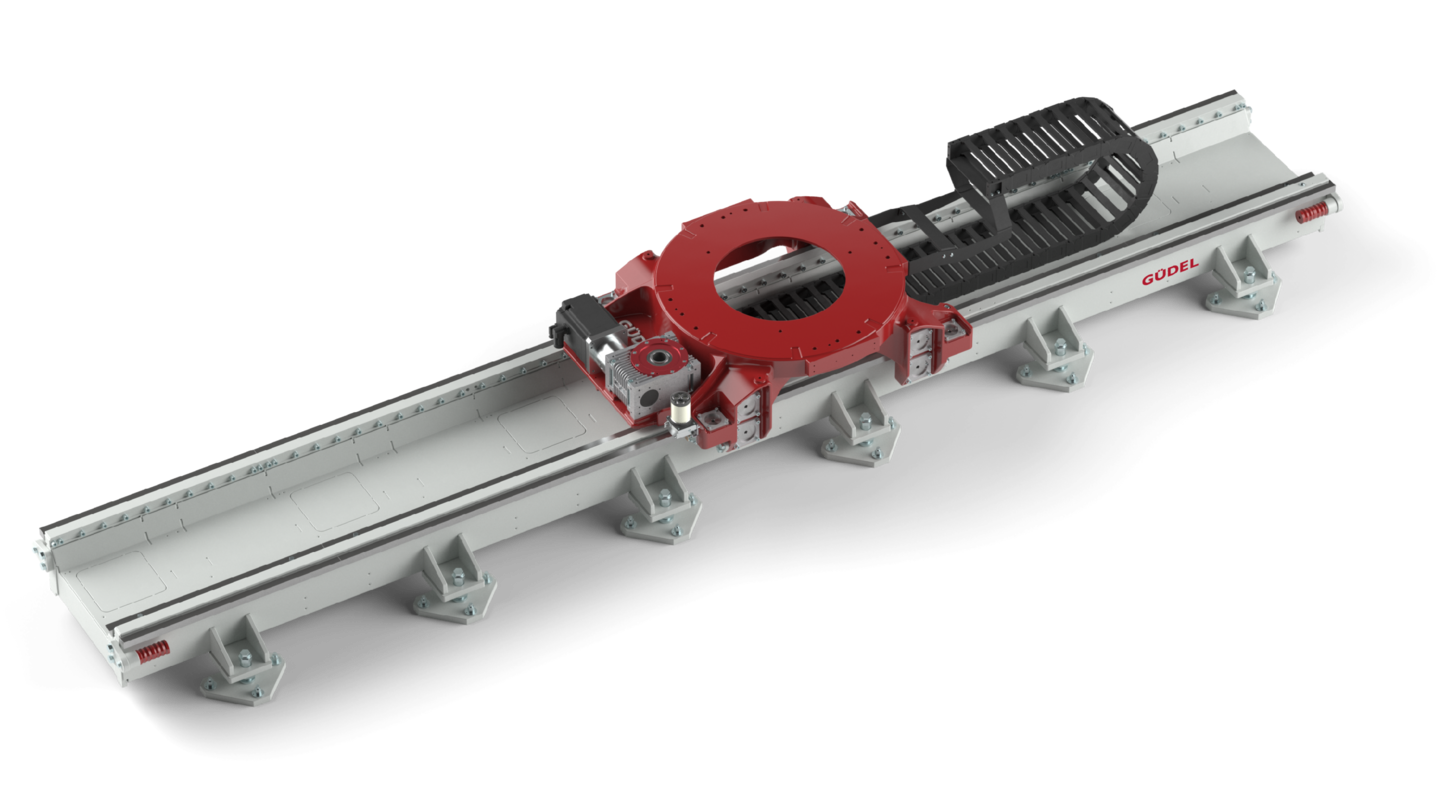

Das TMF-4-B ist eine Roboter-Verfahrachse, die speziell für den Automobil-Rohbau-Markt entwickelt wurde und für eine bestimmte Auswahl von Handling- und Schweissrobotern ausgelegt ist. Durch die langjährige Erfahrung der Güdel AG auf dem Automobilmarkt ist es gelungen, ein Produkt zu schaffen, welches die Kundenanforderungen in jeder Hinsicht erfüllt. Wie bei allen Trackmotions von Güdel ist die Präzision und Steifigkeit herausragend. Das TMF-4-B bewegt Ihren Roboter genau so, wie Sie es brauchen.

Kompatibel mit über 100 robotern

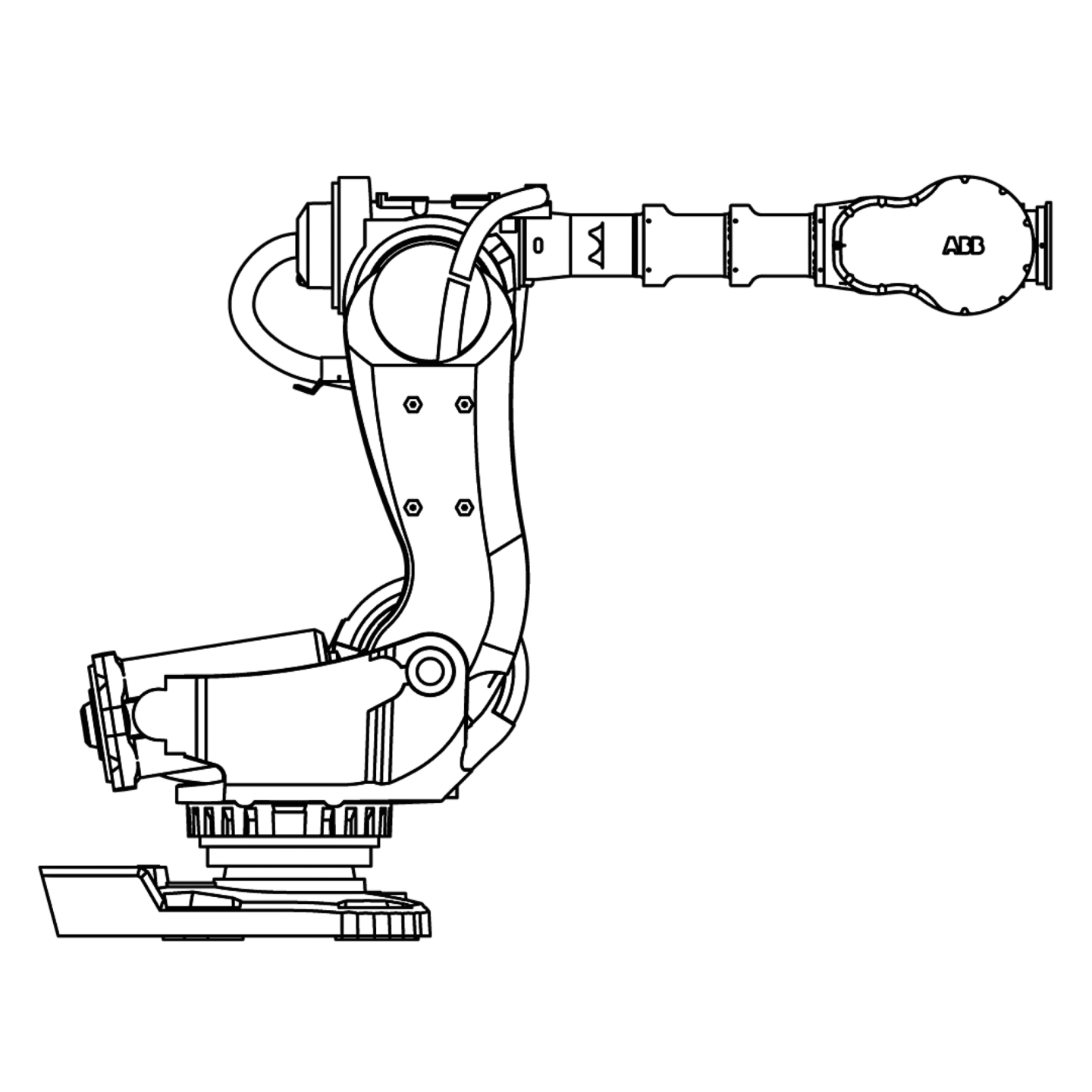

ABB

IRB6640 Series
IRB6650 Series
IRB6660 Series
IRB6700 Series
IRB7600 Series

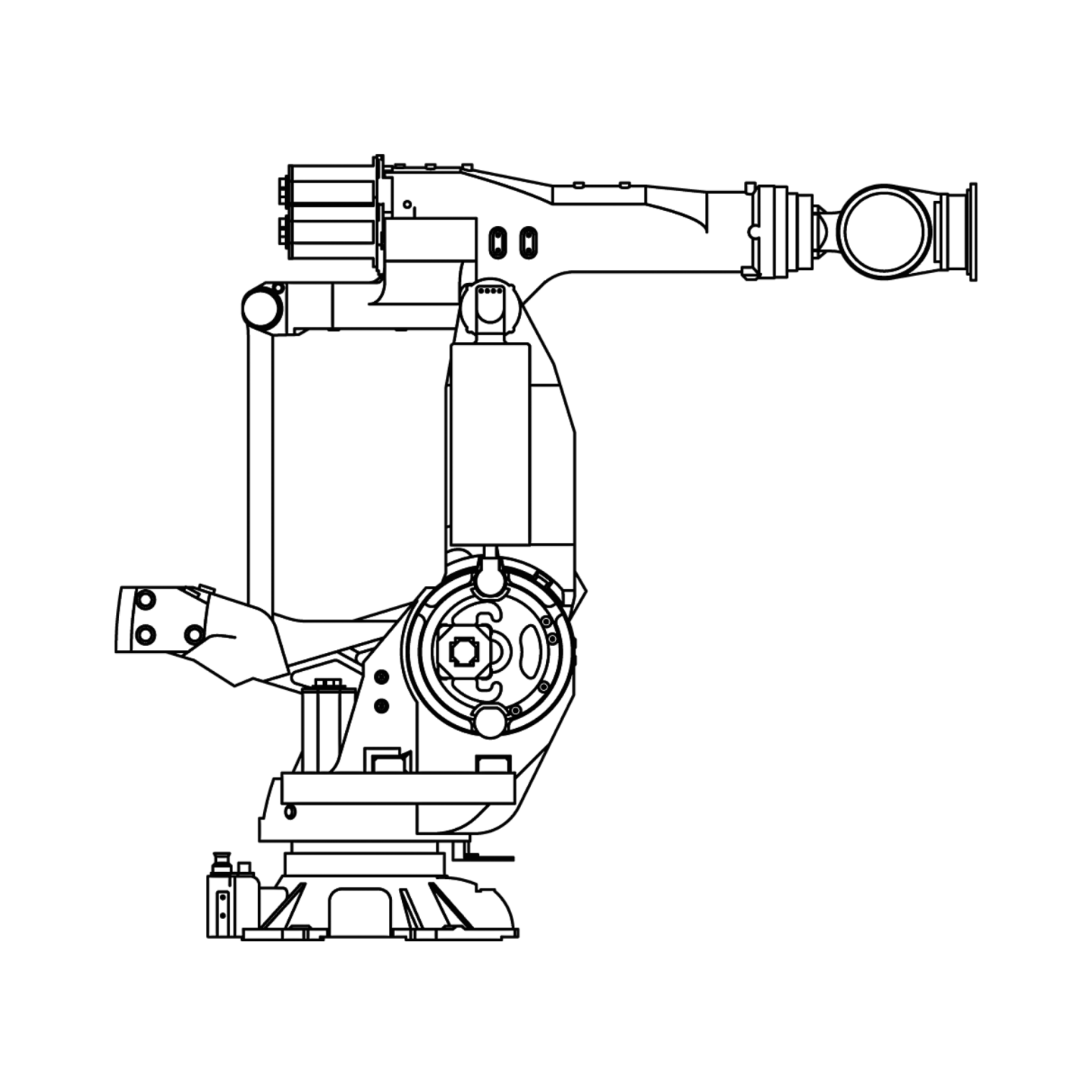

FANUC

R-2000 Series
M-900 Series

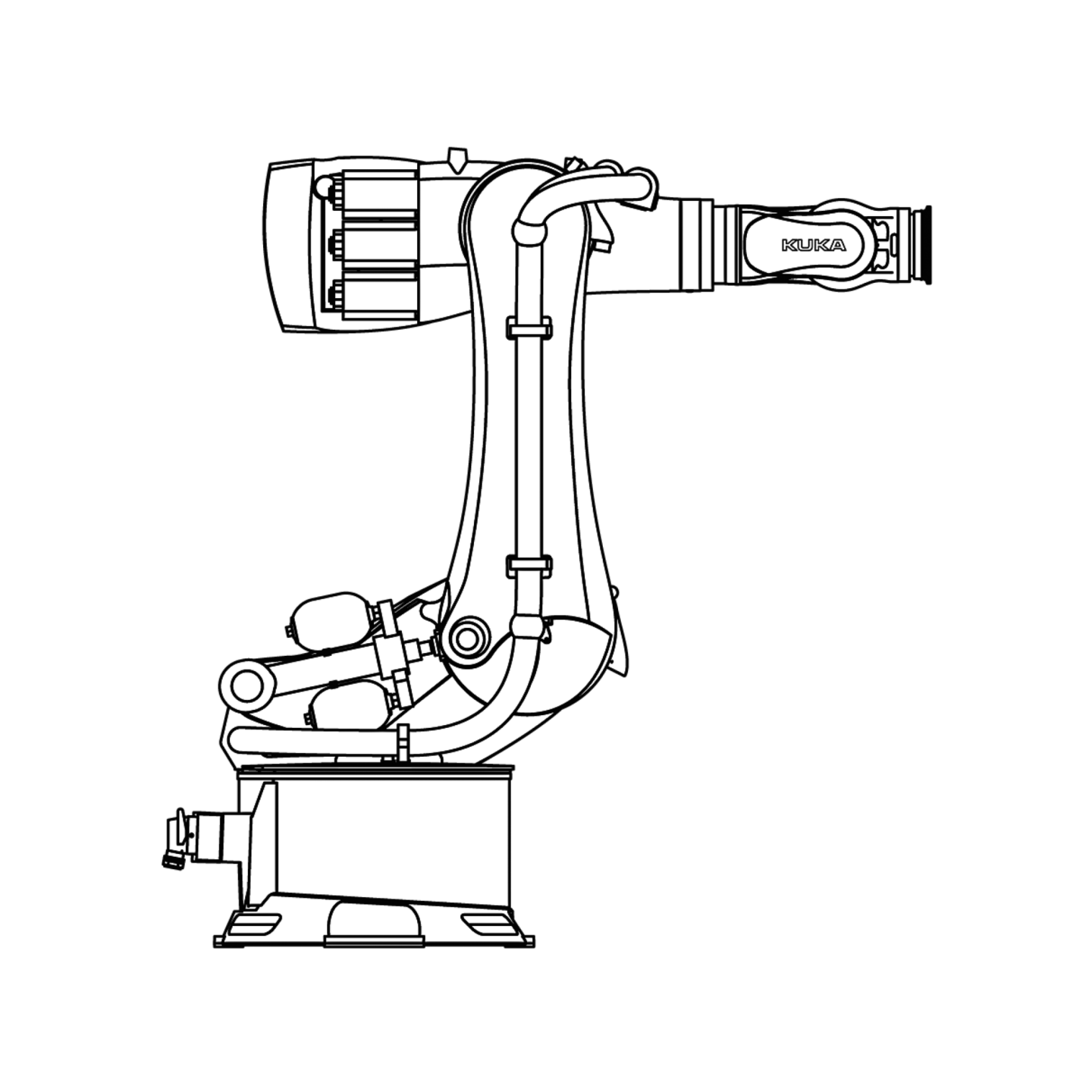

KUKA

Quantec Series
Fortec Series

TMF-4-B Roboter

Hersteller Roboter Typ Passender Motor Max. Geschwindigkeit
[m/s]
Max. Beschleunigung
[m/s2]
TMF-4-B max riser high
[mm]
ABB IRB 6700-200/2.6 MU400 1.83 1.10 1000
ABB IRB 6700-205/2.80 MU400 1.83 1.10 1000
ABB IRB 6700-235/2.65 MU400 1.83 1.10 1000
ABB IRB 6700-245/3.00 MU400 1.83 1.10 1000
ABB IRB 6700-300/2.70 MU400 1.83 1.10 1000
ABB IRB 7600-150/3.50 MU400 1.42 0.75 500
ABB IRB 7600-325/3.1 MU400 1.42 0.75 500
ABB IRB 7600-340/2.8 MU400 1.42 0.75 500
ABB IRB 7600-400/2.55 MU400 1.42 0.75 500
ABB IRB 7600-500/2.30 MU400 1.42 0.75 500
ABB IRB 7600-500/2.55 MU400 1.42 0.75 500
ABB IRB 6640-130/3.2 MU400 1.83 1.10 1000
ABB IRB 6640-180/2.55 MU400 1.83 1.10 1000
ABB IRB 6640-185/2.8 MU400 1.83 1.10 1000
ABB IRB 6640-205/2.75 MU400 1.83 1.10 1000
ABB IRB 6640-235/2.55 MU400 1.83 1.10 1000
ABB IRB 6640ID-170/2.75 MU400 1.83 1.10 1000
ABB IRB 6640ID-200/2.55 MU400 1.83 1.10 1000
ABB IRB 6650-125/3.2 MU400 1.42 0.75 1000
ABB IRB 6650-200/2.75 MU400 1.42 0.75 1000
ABB IRB 6650S-125/3.5 MU400 1.42 0.75 1000
ABB IRB 6650S-200/3.0 MU400 1.42 0.75 1000
ABB IRB 6650S-90/3.9 MU400 1.42 0.75 1000
ABB IRB 6660-100/3.3 MU400 1.42 0.75 1000
ABB IRB 6660-130/3.1 MU400 1.42 0.75 1000
ABB IRB 6660-205/1.9 MU400 1.42 0.75 1000
ABB IRB 6700-150/3.2 MU400 1.83 1.10 1000
ABB IRB 6700-155/2.85 MU400 1.83 1.10 1000
ABB IRB 6700-175/3.05 MU400 1.83 1.10 1000
Fanuc M-900iA/150P αiS 40/4000 1.50 2.00 500
Fanuc M-900iA/200P αiS 40/4000 1.50 2.00 500
Fanuc M-900iA/400L αiS 40/4000 1.50 2.00 500
Fanuc M-900iB/280 αiS 40/4000 1.67 2.00 500
Fanuc M-900iB/280L αiS 40/4000 1.67 2.00 500
Fanuc M-900iB/360 αiS 40/4000 1.67 2.00 500
Fanuc M-900iB/400L αiS 40/4000 1.50 2.00 500
Fanuc M-900iB/700 αiS 40/4000 1.50 2.00 500
Fanuc R-2000iB/100P αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/125L αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/150U αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/165F αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/165R αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/170CF αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/175L αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/185L αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/200R αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/220U αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/220US αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iB/250F αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iC/125L αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iC/165F αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iC/165R αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iC/210F αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iC/210L αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iC/210R αiS 40/4000 1.90 2.50 1000
Fanuc R-2000iC/270F αiS 40/4000 1.90 2.50 1000
KUKA KR 120 R2500 pro MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R2500 pro MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 120 R2700 extra HA MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 120 R2700 extra HA MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R2900 extra MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 120 R2900 extra MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R3200 PA MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R3200 PA MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 120 R3900 ultra K MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R3900 ultra K MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 150 R2700 extra MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 150 R2700 extra MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 150 R3100 prime MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 150 R3100 prime MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 150 R3700 ultra K MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 150 R3700 ultra K MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 180 R2500 extra MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 180 R2500 extra MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 180 R2900 prime MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 180 R2900 prime MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 180 R3200 PA MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 180 R3200 PA MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 180 R3500 ultra K MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 180 R3500 ultra K MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 210 R2700 extra MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 210 R2700 extra MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 210 R2700 prime MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 210 R2700 prime MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 210 R2900 prime K MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 210 R2900 prime K MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 210 R3100 ultra MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 210 R3100 ultra MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 210 R3300 ultra K MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 210 R3300 ultra K MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 240 R2500 prime MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 240 R2500 prime MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 240 R2700 prime MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 240 R2700 prime MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 240 R2900 ultra MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 240 R2900 ultra MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 240 R3100 ultra K MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 240 R3100 ultra K MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 270 R2700 ultra MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 270 R2700 ultra MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 270 R2900 ultra K MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 270 R2900 ultra K MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 300 R2500 ultra MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 300 R2500 ultra MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 480 R3330 MT MG_480_180_30_S0 1.50 2.00 500
KUKA KR 480 R3330 MT MG_360_180_30_S0 1.50 1.50 500
KUKA KR 600 R2830 MG_480_180_30_S0 1.50 2.00 500
KUKA KR 600 R2830 MG_360_180_30_S0 1.50 1.50 500
KUKA KR 90 R2700 pro MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 90 R2700 pro MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 90 R2900 extra HA MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 90 R2900 extra HA MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 90 R3100 extra MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 90 R3100 extra MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 90 R3100 extra HA MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 90 R3100 extra HA MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R2700-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R2700-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 120 R2700-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R2700-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 120 R3100-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R3100-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 120 R3100-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 120 R3100-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 150 R2700-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 150 R2700-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 150 R2700-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 150 R2700-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 150 R3100-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 150 R3100-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 150 R3100-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 150 R3100-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 180 R2900-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 180 R2900-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 180 R2900-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 180 R2900-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 210 R2700-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 210 R2700-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 210 R2700-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 210 R2700-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 210 R3100-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 210 R3100-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 210 R3100-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 210 R3100-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 240 R2900-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 240 R2900-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 240 R2900-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 240 R2900-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 250 R2700-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 250 R2700-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 250 R2700-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 250 R2700-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 300 R2700-2 MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 300 R2700-2 MG_480_180_30_S0 2.00 2.50 1000
KUKA KR 300 R2700-2 F MG_360_180_30_S0 2.00 2.00 1000
KUKA KR 300 R2700-2 F MG_480_180_30_S0 2.00 2.50 1000
KUKA Fortec KR 240 R3330 MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 240 R3330 MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 340 R3330 MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 280 R3080 MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 280 R3080 MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 340 R3330 MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 340 R3330 MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 360 R2830 MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 360 R2830 MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 420 R3080 MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 420 R3080 MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 420 R3330 MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 420 R3330 MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 480 R3330 MT MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 480 R3330 MT MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 500 R2830 MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 500 R2830 MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 510 R3080 MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 510 R3080 MG_480_180_30_S0 1.50 2.00 500
KUKA Fortec KR 600 R2830 MG_360_180_30_S0 1.50 1.50 500
KUKA Fortec KR 600 R2830 MG_480_180_30_S0 1.50 2.00 500

Massblatt TMF-4-B

Downloads

Produkt Type Sprache Nutzlast (N) Download
Robotics Catalog (Modules) Katalog English - pdf
Robotics Catalog (Modules) Katalog German - pdf
TMF-4-B Broschüre English - pdf
TMF-4-B Broschüre French - pdf
TMF-4-B Broschüre German - pdf
TMF-4-B CAD-Daten English - zip
