Automatische Schmierung

Wartung vereinfachen

Führungen, Zahnstangen und Ritzel können durch ein optionales automatisches Schmiersystem geschmiert werden. Je nach Kundenbedürfnis und Integrationsanforderungen reduziert das gewählte System die Stillstandzeiten der Gesamtanlage.
Güdel stellt Dokumente zur Installation, Integration und Betrieb bereit. Orientierungshilfen zu Schmierintervall oder Schmierzyklus, Schmiermenge und Schmiermittel helfen, einen ausreichenden Schmierfilm sicherzustellen.

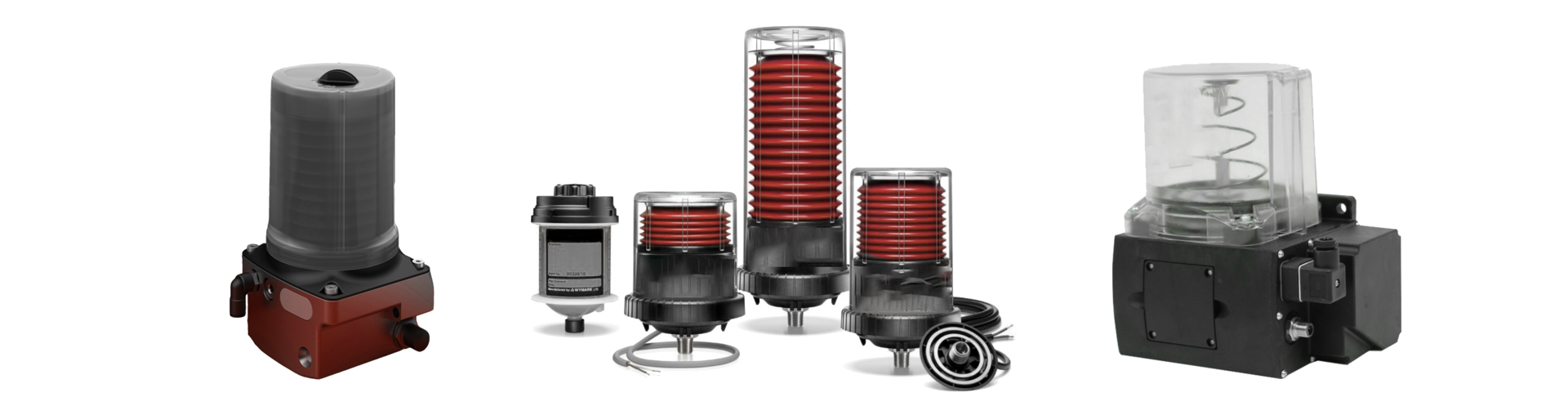

DIE ProduktE im Überblick

FlexxPump, Memolub und SKF-Vogel

FlexxPump

Batteriebetrieben, 24VDC gespiesen oder durch eine externe Steuerung gesteuert kann das automatische Schmiersystem Flexxpump äusserst vielseitig eingesetzt sein.

Mehr erfahren

Memolub

Batteriebetrieben, 24VDC gespiesen oder durch eine externe Steuerung gesteuert kann das automatische Schmiersystem Memolub äusserst vielseitig eingesetzt sein.

Mehr erfahren

SKF-Vogel

Das automatische Schmiersystem SKF-Vogel ist als Zentralschmierung mit Fliessfett eingesetzt.

Mehr erfahren

Automatisches Schmiersystem FlexxPump

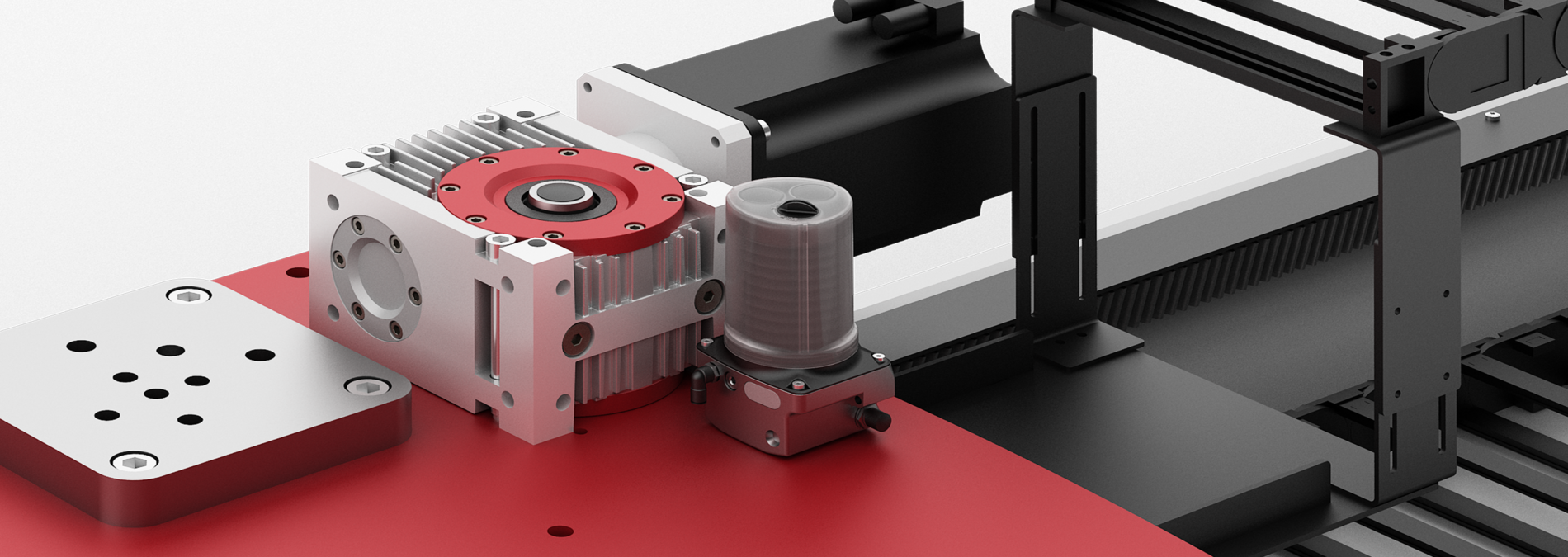

Das automatische Schmiersystem FlexxPump ist ein Schmiersystem für Güdel-Komponenten. Der Schmierstoff wird mit der FlexxPump aus der Kartusche in die Leitungen gefördert. Der Schmierstoff wird je nach Aufbau über Splitter aufgeteilt, über Y-Stücke zusammengefasst oder direkt an die Schmierstellen verteilt. Mittels Schmierritzel werden Zahnstange und Ritzel, mittels Schmierelement die Führung geschmiert.

Standard-Schmiermittel: Güdel H1 Hochleistungs-Schmieröl mit Viskosität  4000 [mm2/s] bei +40°C. Lebensmittelverträglich mit H1 Zulassung. NSF Registrierungsnummer 146621. In Kartuschen à 400 [ml].

Unabhängige Einbaulage

FlexxPump 404DLS

Der Schmierzyklus wird über die Maschinensteuerung (PLC/SPS) programmiert. Spannungsversorgung und Verbindung zur Steuerung erfolgt über ein Kabel.

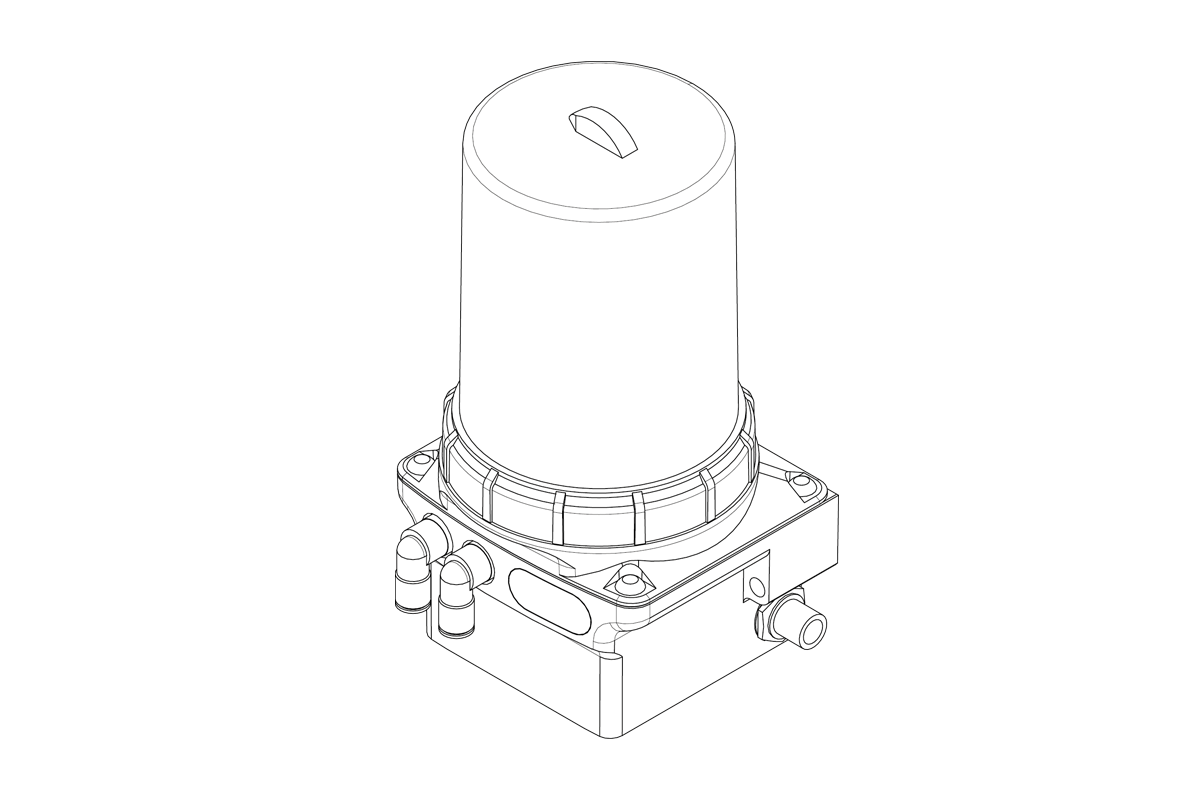

FlexxPump 402

Der Schmierzyklus wird an der Pumpe eingestellt. Spannungsversorgung über Kabel. Schmierdruck, Leerstandsmeldung und Ausgabe von Störungen sind am Anzeigedisplay ablesbar.

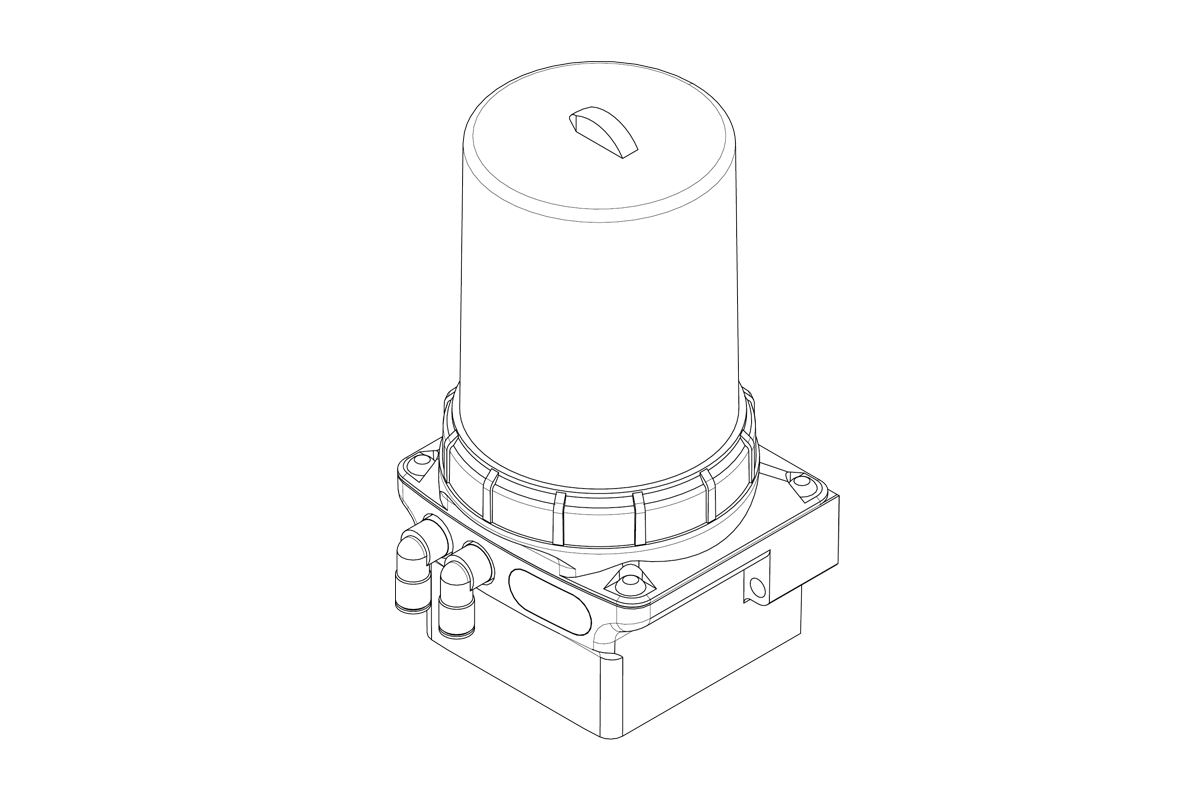

FlexxPump 402B

Der Schmierzyklus wird an der Pumpe eingestellt. Spannungsversorgung über eine Batterie. Schmierdruck, Leerstandsmeldung und Ausgabe von Störungen sind am Anzeigedisplay ablesbar.

Automatisches Schmiersystem Memolub

Die automatische Schmierung Memolub besteht aus einem kleinen Schmierstoffspender mit Progressivverteiler mit mehreren Ausgängen. Die automatische Schmierung schmiert die Führung und Zahnstange der vorhandenen Achsen automatisch. Die Schmierritzeleinheit schmiert die Zahnstange. Die Abstreifer-Schmiereinheit schmiert die Führung.

Standard-Schmiermittel:
Oel, Mobil Glygoyl 460. Viskosität 460 [mm2/s] bei 40° C. Enthält Silikonanteile.
In Kartuschen à 125 [ml].

Optionales Schmiermittel:
Fett,Mehrzweckfett Longtime PD2. NLGI Klasse 2

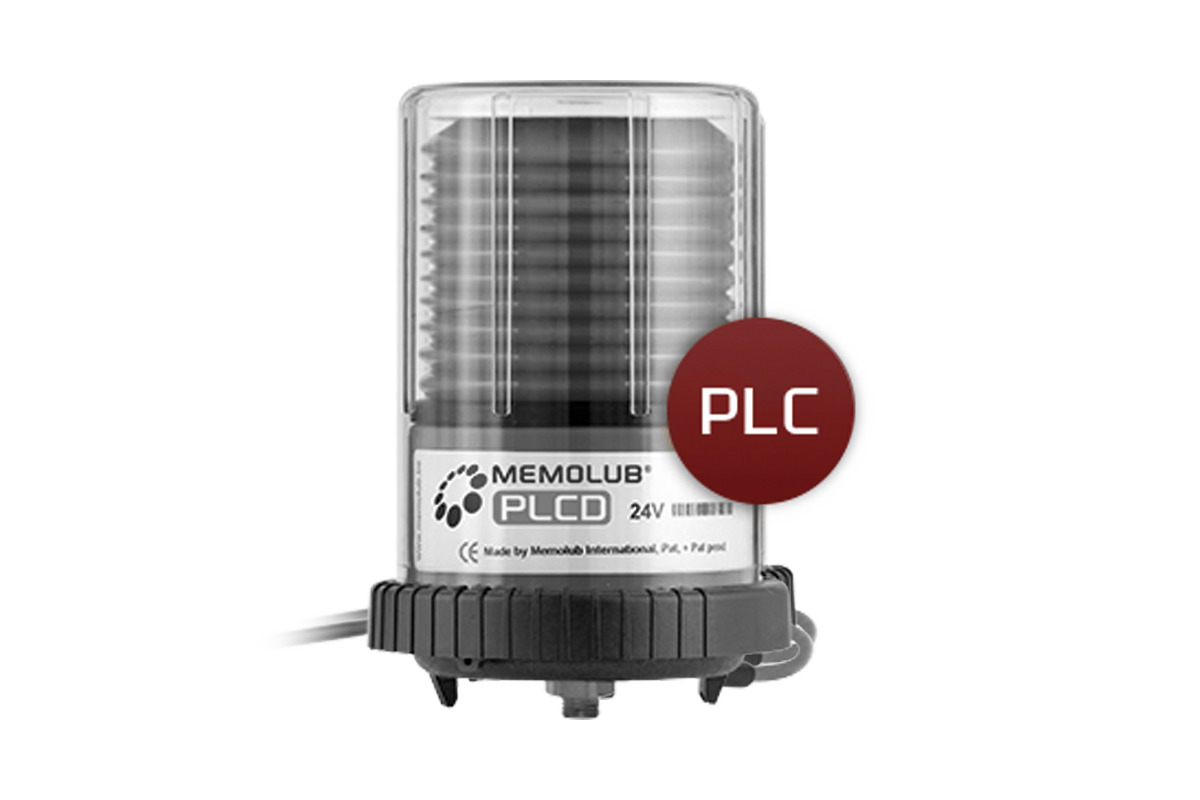

Memolub PLCD

Der Schmierzyklus kann über die Automationssteuerung programmiert werden. Dazu muss eine 24V-Verbindungsleitung zur Steuerung geführt werden.

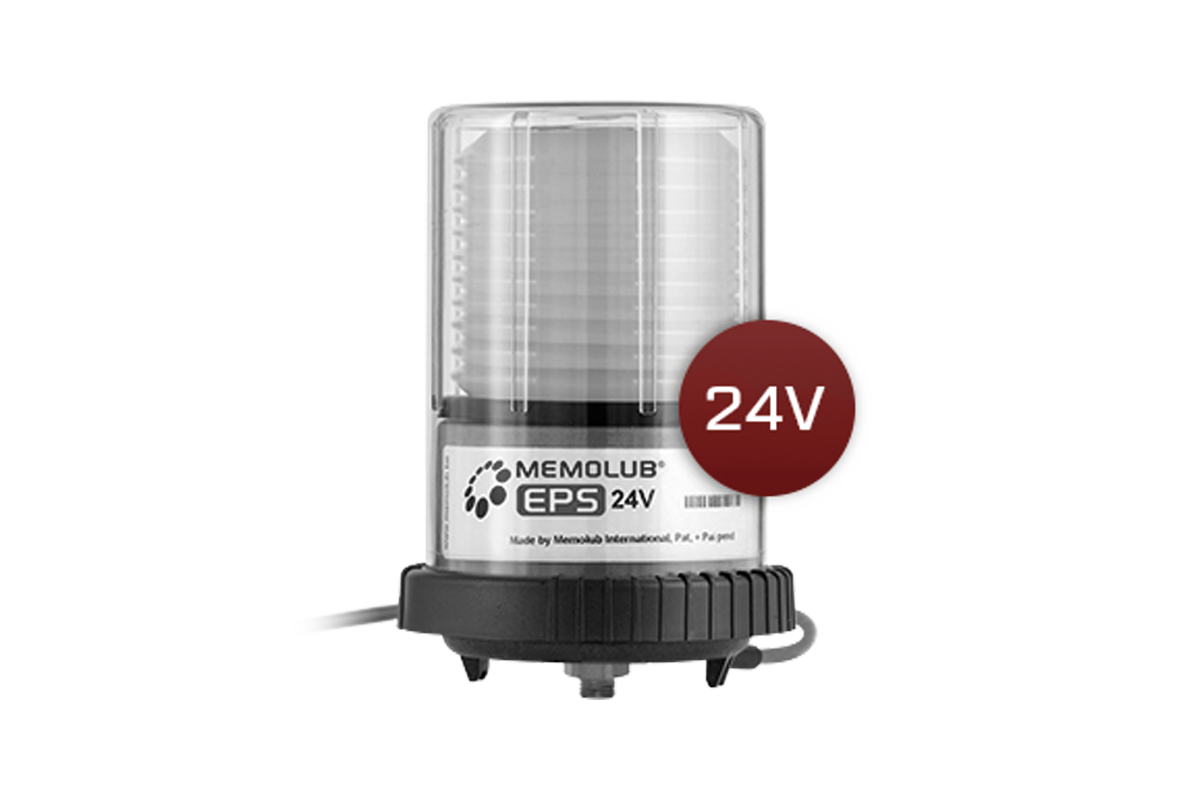

Memolub EPS

Der Schmierzyklus ist über eine Codierung einstellbar. Der Schmierzyklus wird dort eingestellt. Die Spannungsversorgung erfolgt extern.

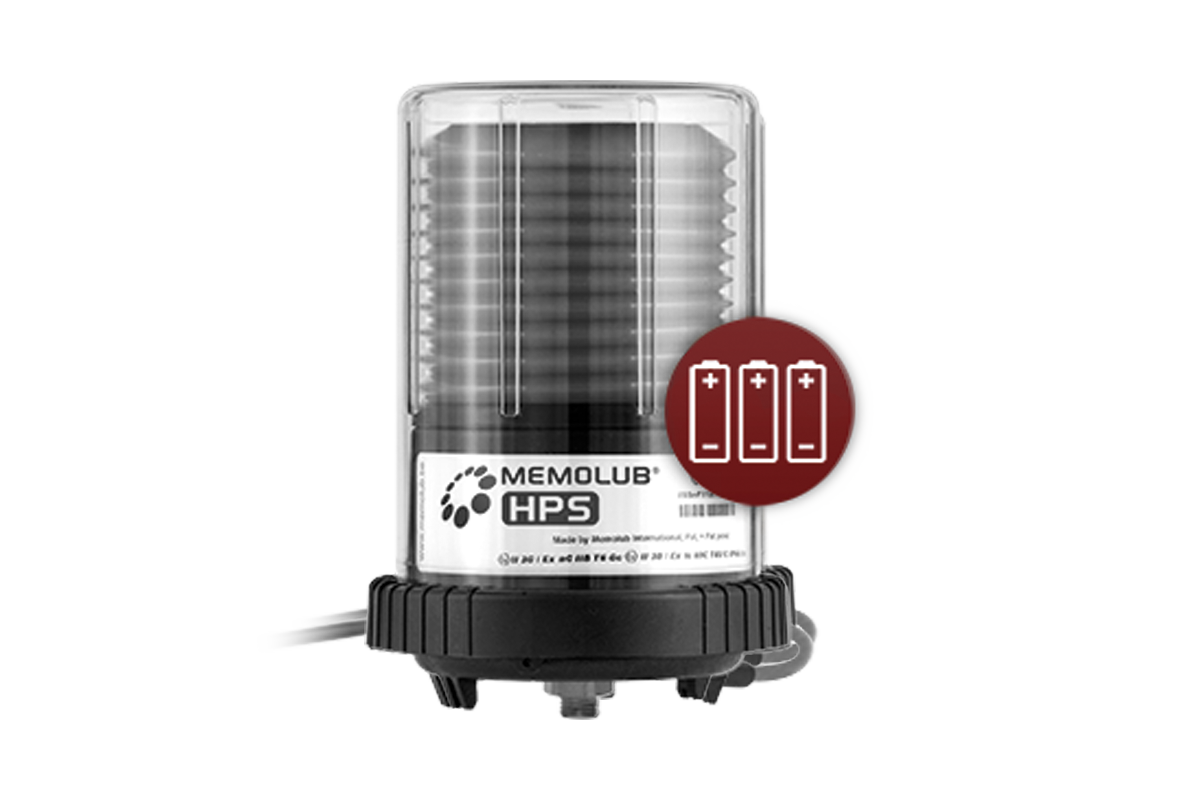

Memolub HPS

Der Schmierzyklus ist über eine Codierung einstellbar. Die Stromversorgung erfolgt über Batterien.

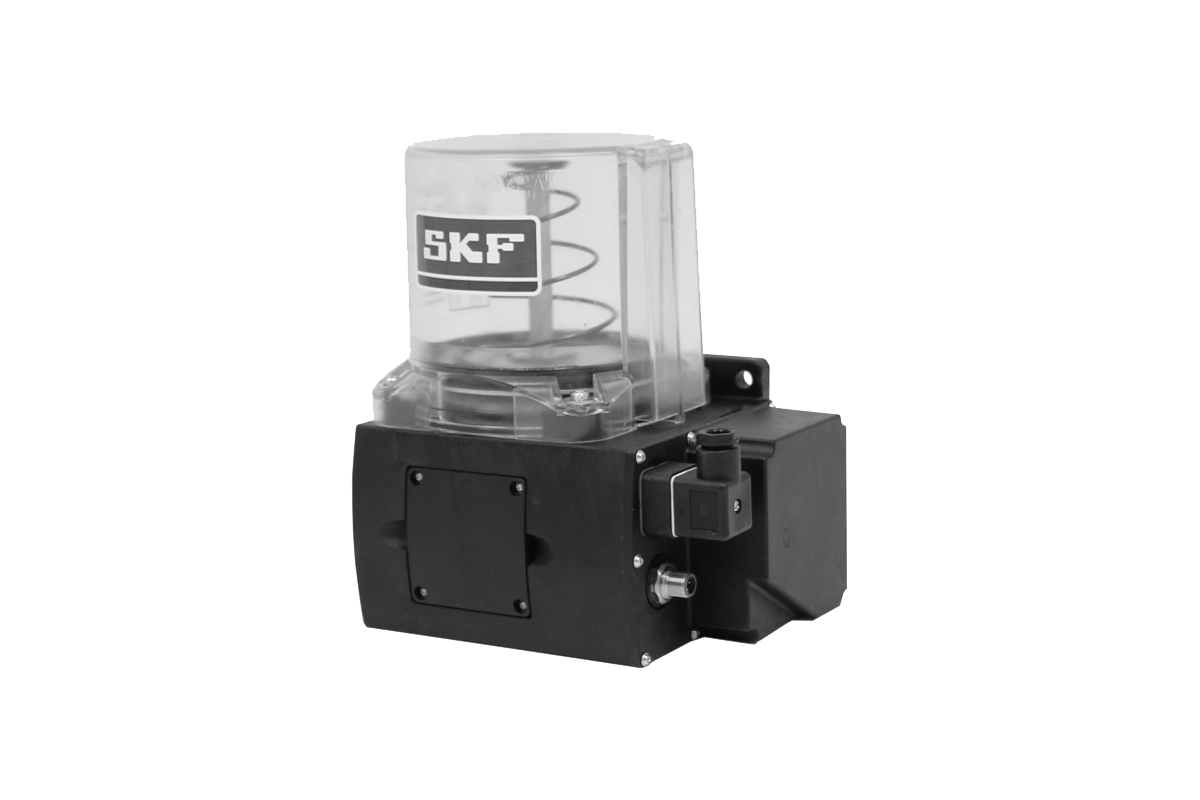

Automatisches Schmiersystem SKF-Vogel

Das Zahnrad-Pumpenaggregat mit Behälter dient der Versorgung von Zentralschmierungen
an Anlagen mit Schmiermittel.
Zur regelmässigen Schmierstoffausgabe muss das Zahnrad-Pumpenaggregat über eine SPS angesteuert werden. Dazu muss für jeden Schmierzyklus ein Impulsrhythmus per Steuersignal gesendet werden.

Standard-Schmiermittel:
NLGI-Klassen 000
und 00. Behälterinhalt à 1000 [ml].

Die Dokumentation erfolgt auftrags-spezifisch. Daher stellt Güdel online keine Downloads bereit.

Downloads

Produkt Type Sprache Nutzlast (N) Download
Anforderungen Schmiersteuerung FlexxPump 404DLS Betriebsanleitung English - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung English - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung Chinese - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung Czech - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung French - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung Italian - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung Polish - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung Russian - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung German - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung Spanish - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung Romanian - pdf
Automatisches Schmiersystem FlexxPump 402 / 402B Betriebsanleitung Portuguese - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung English - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung Chinese - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung Czech - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung French - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung Italian - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung Dutch - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung Polish - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung Russian - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung German - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung Spanish - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung Slovak - pdf
Automatisches Schmiersystem FlexxPump 404DLS Betriebsanleitung Portuguese - pdf
Automatisches Schmiersystem Memolub HPS Betriebsanleitung English - pdf
Automatisches Schmiersystem Memolub HPS Betriebsanleitung Chinese - pdf
Automatisches Schmiersystem Memolub HPS Betriebsanleitung French - pdf
Automatisches Schmiersystem Memolub HPS Betriebsanleitung Italian - pdf
Automatisches Schmiersystem Memolub HPS Betriebsanleitung Polish - pdf
Automatisches Schmiersystem Memolub HPS Betriebsanleitung Russian - pdf
Automatisches Schmiersystem Memolub HPS Betriebsanleitung German - pdf
Automatisches Schmiersystem Memolub HPS Betriebsanleitung Spanish - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung English - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung Chinese - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung Czech - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung French - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung Italian - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung Polish - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung Russian - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung German - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung Spanish - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung Romanian - pdf
Automatisches Schmiersystem Memolub PLCD Betriebsanleitung Portuguese - pdf
Electrical scheme lubrication controler Betriebsanleitung English - pdf
Kurzanleitung Umbaukit FlexxPump 401mod / 401B Betriebsanleitung English - pdf
Kurzanleitung Umbaukit FlexxPump 401mod / 401B Betriebsanleitung Chinese - pdf
Kurzanleitung Umbaukit FlexxPump 401mod / 401B Betriebsanleitung French - pdf
Kurzanleitung Umbaukit FlexxPump 401mod / 401B Betriebsanleitung Italian - pdf
Kurzanleitung Umbaukit FlexxPump 401mod / 401B Betriebsanleitung Polish - pdf
Kurzanleitung Umbaukit FlexxPump 401mod / 401B Betriebsanleitung Russian - pdf
Kurzanleitung Umbaukit FlexxPump 401mod / 401B Betriebsanleitung German - pdf
Kurzanleitung Umbaukit FlexxPump 401mod / 401B Betriebsanleitung Spanish - pdf
Kurzanleitung Schmierkontrolle Betriebsanleitung English - pdf
Kurzanleitung Schmierkontrolle Betriebsanleitung Chinese - pdf
Kurzanleitung Schmierkontrolle Betriebsanleitung French - pdf
Kurzanleitung Schmierkontrolle Betriebsanleitung Italian - pdf
Kurzanleitung Schmierkontrolle Betriebsanleitung Polish - pdf
Kurzanleitung Schmierkontrolle Betriebsanleitung Russian - pdf
Kurzanleitung Schmierkontrolle Betriebsanleitung German - pdf
Kurzanleitung Schmierkontrolle Betriebsanleitung Spanish - pdf
Kurzanleitung Schmiersteuerung Betriebsanleitung English - pdf
Kurzanleitung Schmiersteuerung Betriebsanleitung Chinese - pdf
Kurzanleitung Schmiersteuerung Betriebsanleitung French - pdf
Kurzanleitung Schmiersteuerung Betriebsanleitung Italian - pdf
Kurzanleitung Schmiersteuerung Betriebsanleitung Polish - pdf
Kurzanleitung Schmiersteuerung Betriebsanleitung Russian - pdf
Kurzanleitung Schmiersteuerung Betriebsanleitung German - pdf
Kurzanleitung Schmiersteuerung Betriebsanleitung Spanish - pdf
Memolub EPS (24VDC) Betriebsanleitung English - pdf
Memolub EPS (24VDC) Betriebsanleitung Chinese - pdf
Memolub EPS (24VDC) Betriebsanleitung French - pdf
Memolub EPS (24VDC) Betriebsanleitung Italian - pdf
Memolub EPS (24VDC) Betriebsanleitung Polish - pdf
Memolub EPS (24VDC) Betriebsanleitung Russian - pdf
Memolub EPS (24VDC) Betriebsanleitung German - pdf
Memolub EPS (24VDC) Betriebsanleitung Spanish - pdf
MEMOLUB HPS Betriebsanleitung English - pdf
MEMOLUB HPS Betriebsanleitung Chinese - pdf
MEMOLUB HPS Betriebsanleitung French - pdf
MEMOLUB HPS Betriebsanleitung Italian - pdf
MEMOLUB HPS Betriebsanleitung Polish - pdf
MEMOLUB HPS Betriebsanleitung German - pdf
MEMOLUB PLCD Betriebsanleitung English - pdf
MEMOLUB PLCD Betriebsanleitung Chinese - pdf
MEMOLUB PLCD Betriebsanleitung Czech - pdf
MEMOLUB PLCD Betriebsanleitung French - pdf
MEMOLUB PLCD Betriebsanleitung Italian - pdf
MEMOLUB PLCD Betriebsanleitung Polish - pdf
MEMOLUB PLCD Betriebsanleitung Russian - pdf
MEMOLUB PLCD Betriebsanleitung German - pdf
MEMOLUB PLCD Betriebsanleitung Spanish - pdf
Montageanleitung Umbaukit FlexxPump 401 mod / 401B Betriebsanleitung English - pdf
Montageanleitung Umbaukit FlexxPump 401 mod / 401B Betriebsanleitung Chinese - pdf
Montageanleitung Umbaukit FlexxPump 401 mod / 401B Betriebsanleitung French - pdf
Montageanleitung Umbaukit FlexxPump 401 mod / 401B Betriebsanleitung Italian - pdf
Montageanleitung Umbaukit FlexxPump 401 mod / 401B Betriebsanleitung Spanish - pdf
Montageanleitung Umbaukit FlexxPump 401 mod / 401B Betriebsanleitung Polish - pdf
Montageanleitung Umbaukit FlexxPump 401 mod / 401B Betriebsanleitung Russian - pdf
Montageanleitung Umbaukit FlexxPump 401 mod / 401B Betriebsanleitung German - pdf
FlexxPump 404DLS: Softwarebausteine für übliche Steuerungen - English - zip
Lubrication calculator (FlexxPump) - English - zip
Lubrication calculator (FlexxPump, Schmiermengenrechner) - German - zip
